АТЛАС КОПКО: аренда повышает надежность

Раздел: Техника

Дмитрий Чернявский, Менеджер по развитию бизнеса Отдела промышленной аренды


Отдел промышленной аренды Atlas Copco предоставляет услуги по организации временного снабжения производства сжатым воздухом, азотом, паром или электроэнергией для решения задач по повышению производственной эффективности и снижению простоев. Компания обладает обширным парком оборудования, сетью складов и сервисных центров. Штат высококвалифицированных специалистов и огромный опыт позволяют нам успешно решать широкий круг задач – как плановых, так и экстренных. Компания Atlas Copco, основанная в 1873 году, имеет более чем 140-летний опыт внедрения инноваций в целях обеспечения устойчивой производительности. Ее продукты и услуги включают компрессоры, вакуумные решения и системы обработки воздуха, строительное и горное оборудование, электроинструменты и сборочные системы. Atlas Copco Group является глобальным предприятием с мировыми ресурсами, охватывающим около 180 стран, включая собственные операции в более чем 90 странах мира. Основное производство сосредоточено в Бельгии, Швеции, Германии, США, Индии и Китае, а также локализовано более чем в 20 странах мира. Оборудование и  профессиональные услуги Atlas Copco способствуют повышению производительности, энергоэффективности, безопасности и эргономики ее клиентов.

Atlas Copco, непрерывно разрабатывая инновационные продукты и технологии, отвечающие требованиям современной индустрии, предлагает арендные  решения для нефтеперерабатывающих, нефтехимических и  химических предприятий.

Надежность  технического объекта и временные сложности

Надежность технического объекта состоит в его способности выполнять заданные функции, сохраняя свои основные характеристики (при определенных условиях эксплуатации) в установленных пределах.

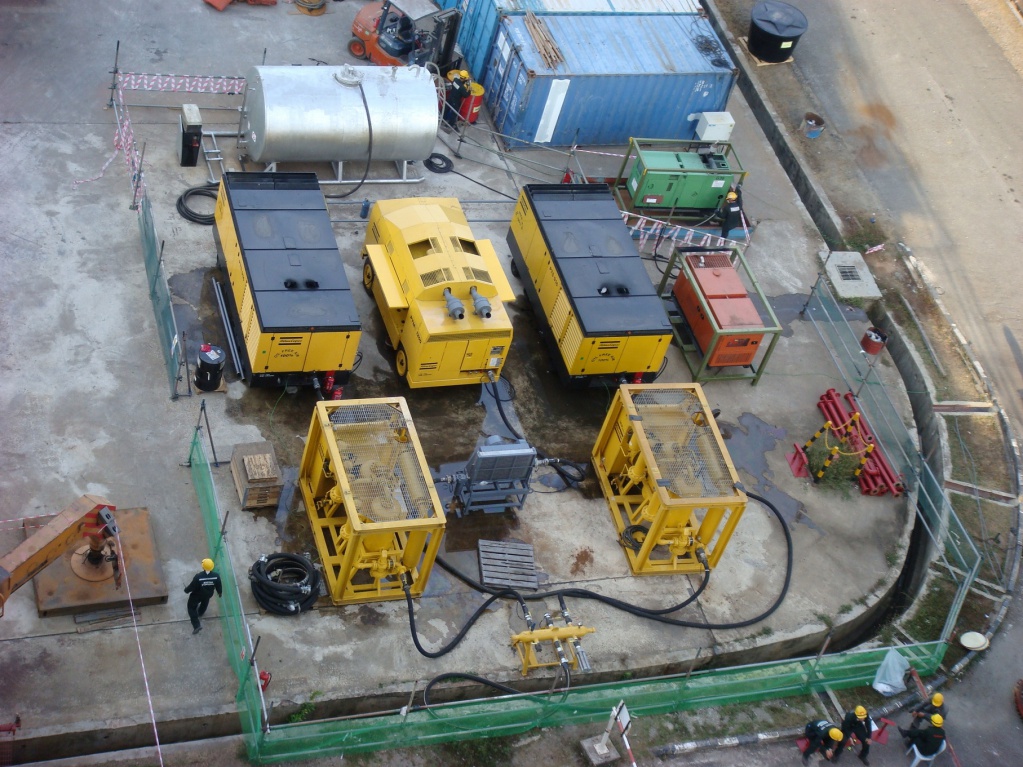

Фото 1. – Снабжение предприятия сжатым воздухом в период ремонта стационарного компрессора.

Тема надежности достаточно широкая и охватывает несколько понятий.

Однако для исследования и оптимизации надежности объектов химической индустрии наиболее широко используются показатели надежности, которые относятся к свойствам безотказности и ремонтопригодности.

К основным показателям безотказности объектов относятся:

·                    вероятность безотказной работы,

·                    интенсивность отказов,

·                    плотность распределения отказов.

Основными показателями ремонтопригодности являются:

·                    вероятность восстановления,

·                    среднее время простоя,

·                    среднее время восстановления работоспособного состояния.

Численные значения указанных выше показателей не постоянны: они изменяются с течением времени.

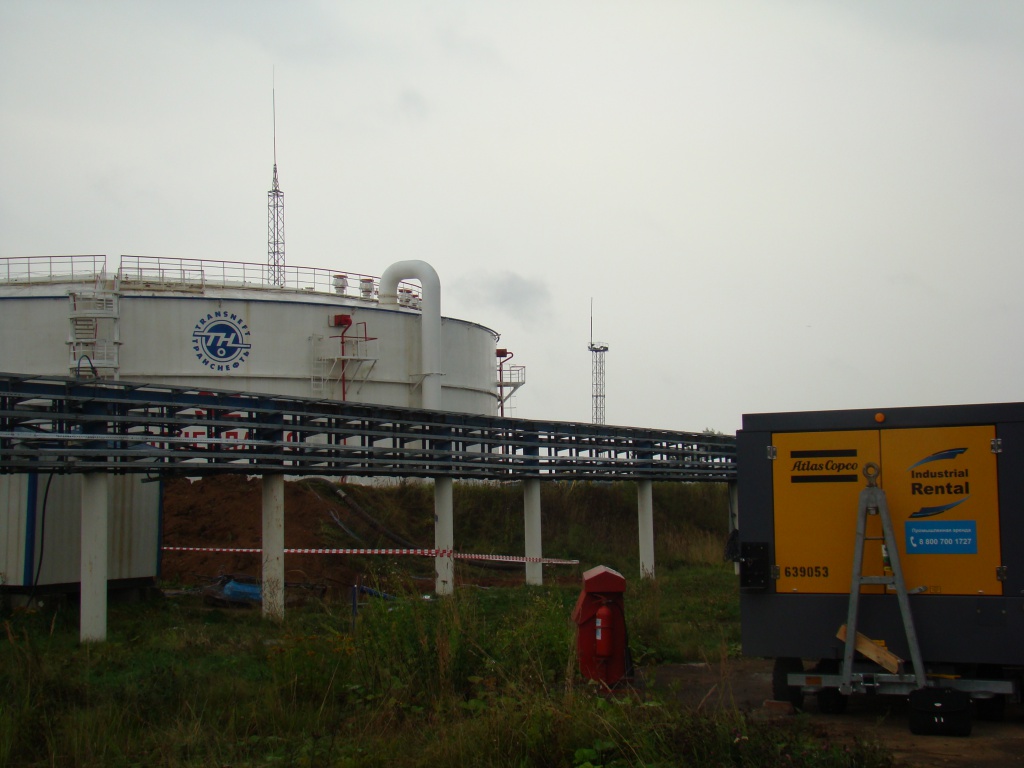

Фото 2. Производство сжатого воздуха для проведения работ по очистке резервуара.

Поясним на примерах.

Вероятность безотказной работы может снижаться, например, в грозовой период. В это время наиболее вероятно возникновение просадок напряжения в электросети. Зачастую оборудование из-за скачков напряжения не получает повреждений. Однако для его перезапуска может потребоваться достаточно продолжительное время.

Интенсивность отказов имеет статистическую зависимость от времени эксплуатации оборудования (рис. 1).

image003 (1).jpg

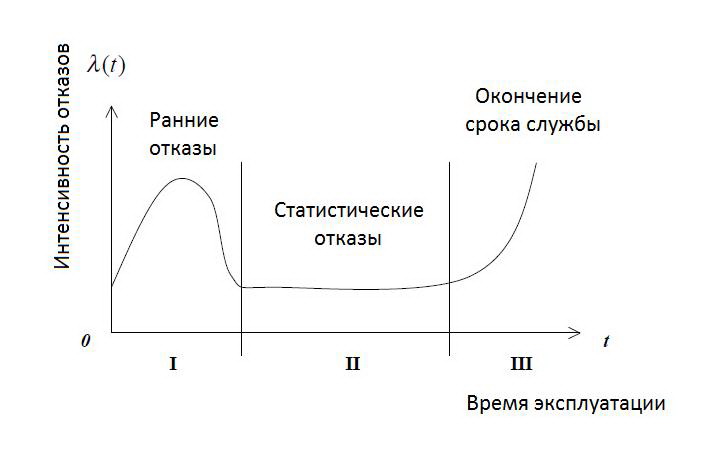

Рис. 1. Зависимость интенсивности отказов от времени эксплуатации

На кривой виден ярко выраженный участок, определяющий область ранних неисправностей – период приработки. Продолжительность периода приработки для большинства электротехнических устройств составляет несколько десятков часов. Отсчет времени в данном случае начинается с введением в эксплуатацию нового или прошедшего ремонт оборудования.

Вероятность восстановления и, соответственно, среднее время простоя оборудования могут быть заметно выше в период новогодних праздников или в случае, когда неисправность возникает в пятницу вечером. Это особенно очевидно для случаев, когда для решения проблемы требуется привлечение внешнего ресурса.

Что общего у всех этих ситуаций? Чаще всего это то, что все они имеют небольшую продолжительность.

То есть, эти ситуации – временные.

А значит, для предотвращения таких ситуаций или для минимизации последствий таких ситуаций можно применять временные решения.

Одним из самых распространенных решений для временных сложностей является привлечение услуг аренды.

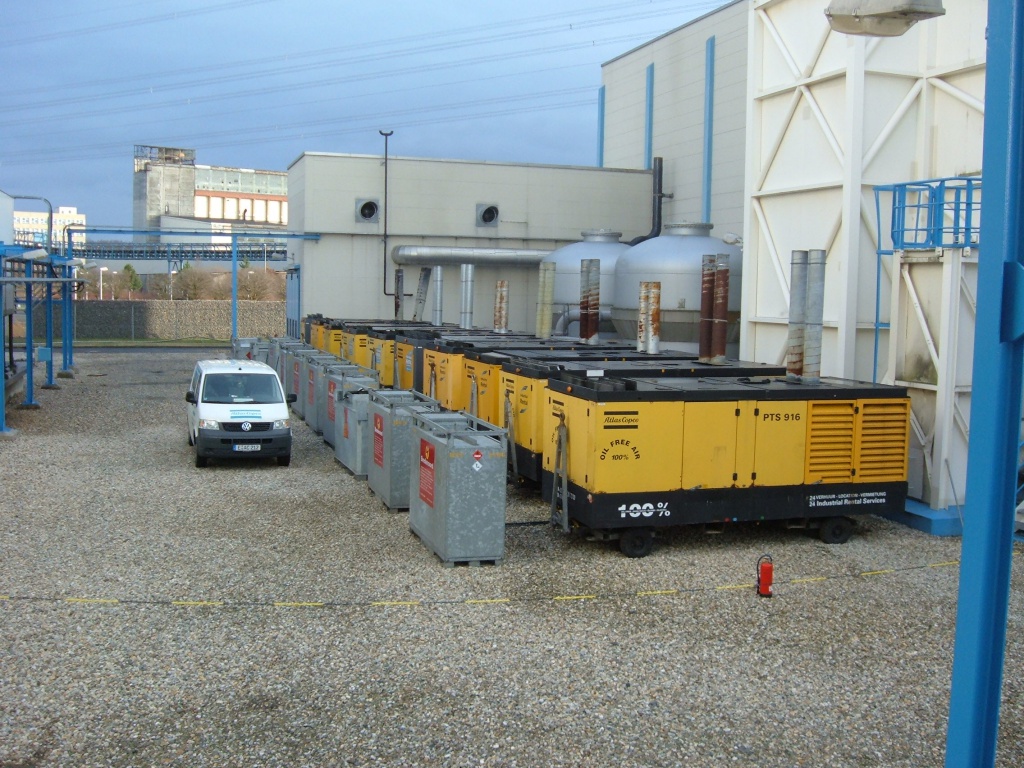

Фото 3. Восстановление снабжения сжатым воздухом производства Ineos Phenol

Отдел промышленной аренды

Отдел промышленной аренды компании «Атлас Копко» предоставляет решения по организации временного снабжения производства сжатым воздухом или азотом. Круг задач, которые могут быть решены при помощи наших услуг, в том числе включает вопросы повышения надежности энергоснабжения.

Наше подразделение функционирует в Российской Федерации порядка 6 лет и около 20 лет – в странах Европы.

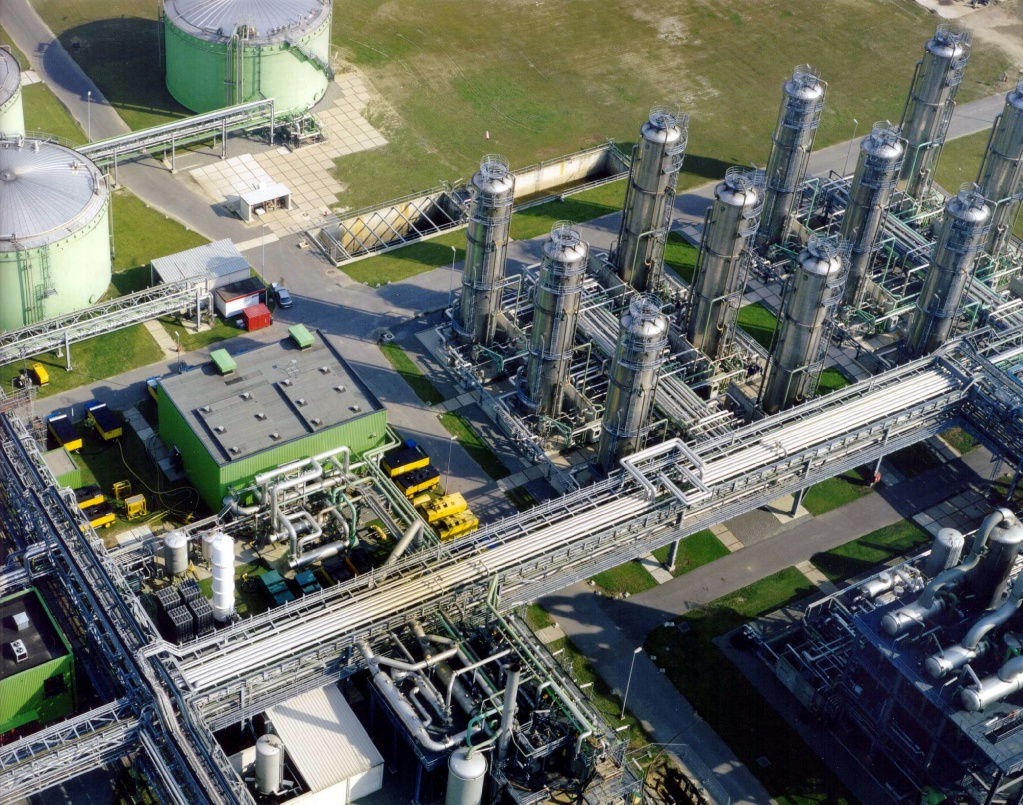

Фото 4. Снабжение воздухом установки каталитического крекинга на заводе Total, Бельгия.



В настоящий момент порядка 30% наших заказчиков – это предприятия нефтепереработки и нефтехимии. Поэтому с проблемами этих предприятий мы знакомы не понаслышке. Основываясь на опыте, мы можем предлагать новые варианты решения всем известных или специфических задач.

Выполнение реальных проектов в сфере нефтепереработки и нефтехимии с помощью привлечения возможностей отдела промышленной аренды Атлас Копко иллюстрируют следующие фото:

На фото 3 показано восстановление снабжения сжатым воздухом производства Ineos Phenol после выхода из строя стационарного центробежного компрессора производительностью 20000 м3/час. Срок поставки компрессоров Атлас Копко – 5 дней. Период ремонта стационарного компрессора до ввода в эксплуатацию – 8 недель.

Фото 4 иллюстрирует снабжение воздухом установки каталитического крекинга в период ремонта стационарного компрессора на заводе Total, Бельгия. Производительность установки  - 125000 м3/час.

Фото 7 демонстрирует процесс производства сжатого воздуха в период ремонта стационарного компрессора на станции воздухоразделения. В проекте участвовало десять компрессоров PTS916. Общая производительность установки – 27000 м³/ч при давлении 4,5 бар (изб.).

Как результат реализации плана действий в чрезвычайных ситуациях, на предприятии уже был смонтирован дополнительный коллектор, к которому были подключены компрессоры, взятые в аренду.

Фото 7 демонстрирует еще один выполненный проект: в результате диагностики, проведенной в период остановочного ремонта, были выявлены серьезные проблемы на компрессорах установки каталитического крекинга. Ремонт компрессоров продлился на 1 неделю дольше запланированного срока.

Заводу была предоставлена установка из 27 компрессоров (с дизельным и электрическим приводом). Это решение позволило вовремя завершить остановочный ремонт и приступить к производству раньше, чем были отремонтированы собственные стационарные компрессоры.

На фото 9 показано арендное решение, позволившее производству не снижать эффективность своей работы: из-за выхода из строя двигателя одного из компрессоров ZR упала производительность компрессорной, производящей сжатый воздух для регенерации катализатора (каталитический крекинг с кипящим слоем катализатора).

Для того чтобы восстановить подачу воздуха, на завод были доставлены и подключены к общей системе компрессор PTS916 и адсорбционный осушитель.

Арендные услуги включают комплекс задач

На основании технического задания, проработанного совместно с заказчиком, мы подбираем комплекс оборудования. Основные параметры, которые нам необходимо учитывать для разработки проекта:
·                    давление и расход воздуха;
·                    температура воздуха, точка росы, требования к содержанию масла и твердых частиц;
·                    чистоту производимого азота – если это требуется проектом;
·                    тип доступных энергоносителей (компрессоры могут иметь дизельный или электрический привод, а для работы осушителей или генераторов азота требуется электроэнергия).
Мы можем взять на себя логистические услуги: доставку оборудования на объект, вывоз оборудования после окончания производства работ (Фото 5).

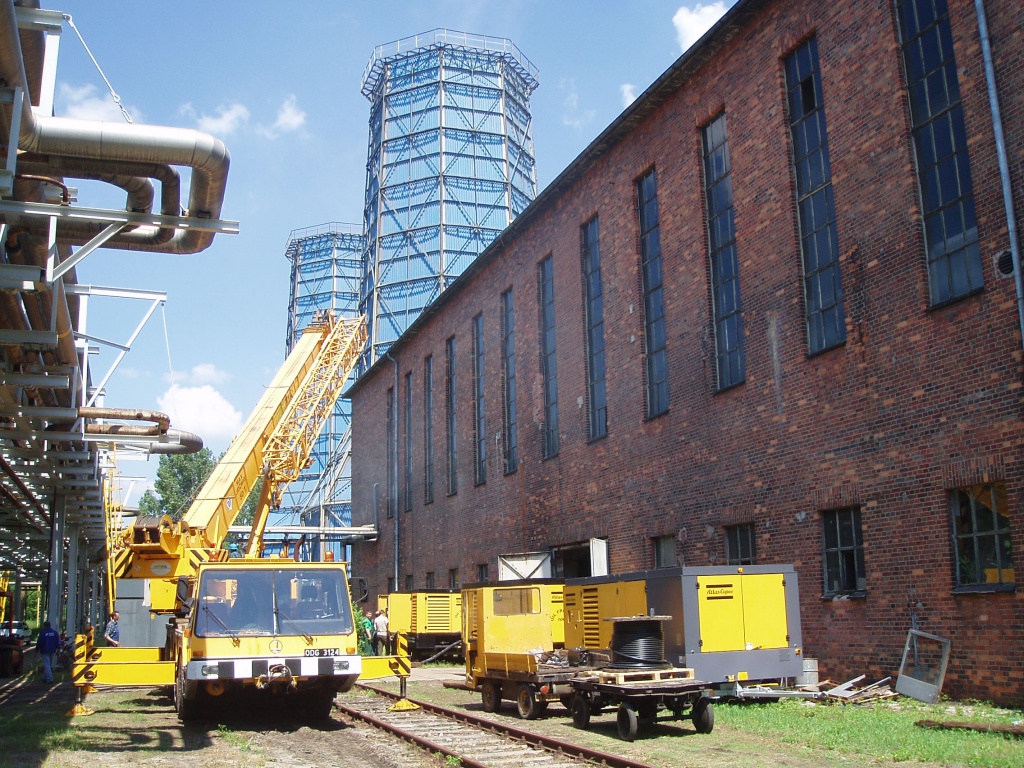

Фото 5. Разгрузка и расстановка оборудования на площадке заказчика.

Наши сервисные инженеры производят сборку, подключение и пусконаладку комплекса оборудования, см. Фото 6. При необходимости мы можем обеспечить круглосуточное присутствие нашего сервисного инженера на площадке на протяжении всего периода производства работ.

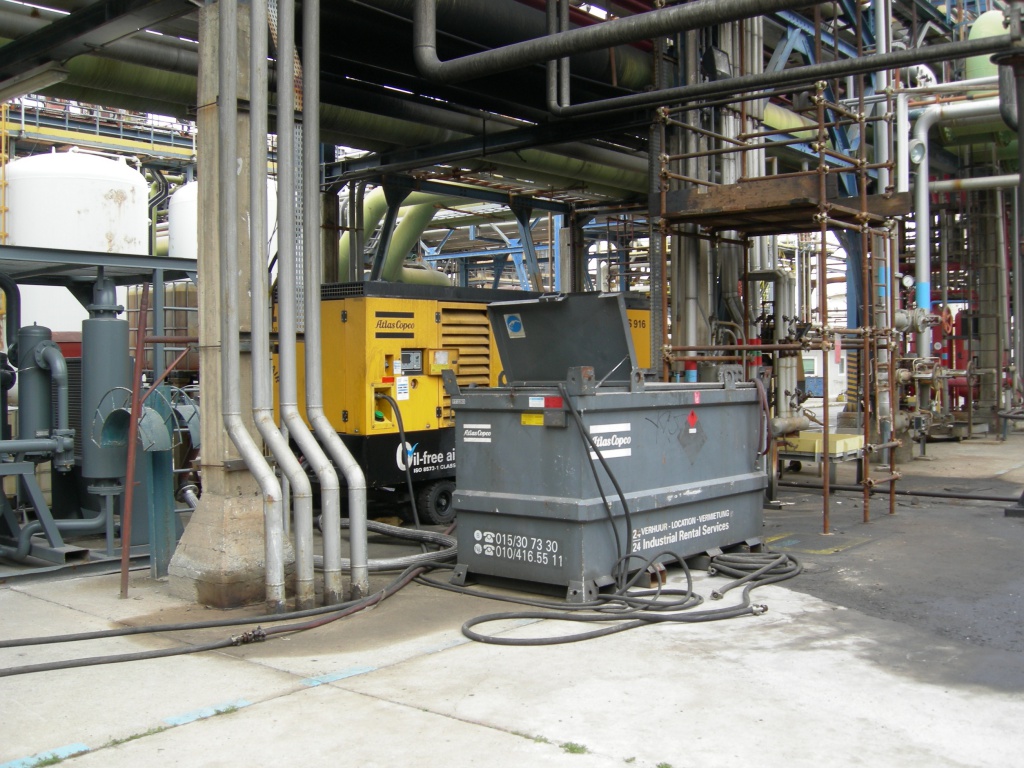

Фото 6. Проведение пусконаладочных работ на нефтехимическом предприятии. Продувка систем безмасляным воздухом с точкой росы -40°С.

В стоимость услуг входит проведение планового ТО и текущих ремонтов оборудования. При необходимости может быть произведена замена оборудования (в случае, если есть такая возможность или если это прописано в договоре). Следует заметить, однако, что в случае, если бесперебойность снабжения сжатым воздухом является очень критичной, требуемая надежность установки достигается установкой резервного оборудования.


Фото 7. Разгрузка и расстановка оборудования на площадке заказчика.

Услуги аренды невозможны, если…

Основная причина, которая делает применение услуг аренды невозможным – отсутствие информации о существовании услуги и о возможных ее применениях.

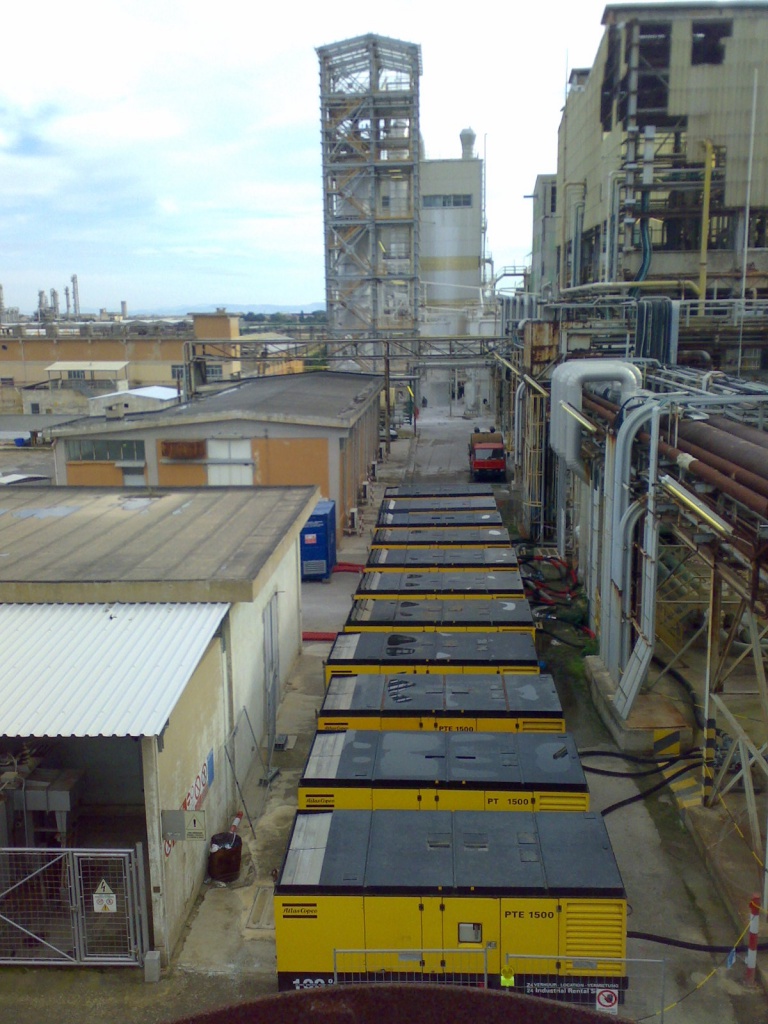

Фото 8. Выявлены серьезные проблемы на компрессорах установки каталитического крекинга. Заводу была предоставлена установка из 27 компрессоров (с дизельным и электрическим приводом).


Фото 9. Для восстановления подачи воздуха на установку каталитического крекинга на завод были доставлены и подключены к общей системе компрессор PTS916 и адсорбционный осушитель.

Со своей стороны, мы работаем над устранением этой причины, предоставляя информацию о доступности наших услуг и круге решаемых задач.

Вторая причина – отсутствие в нашем парке подходящего оборудования.
С целью формирования оптимального парка техники мы собираем информацию о потенциальных потребностях наших заказчиков.

Третья причина – отсутствие свободного для заказа оборудования в момент возникновения потребности. В этом случае ситуацию может исправить перевод работы на плановую основу.
