Современные технологии и оборудование при производстве и ремонте теплообменной аппаратуры Нормативно-технические документы, аттестация

Раздел: Техника

Л.С. Щелкунов, зав. НИО 21 (развальцовки труб и затяжки резьбовых соединений)

Ширяев П.В, вед. инженер ОАО «ВНИИПТХимнефтеаппаратуры»

ОАО «ВНИИПТхимнефтеаппаратуры» как головная организация по технологии крепления труб в трубных решетках теплообменных аппаратов и затяжке резьбовых соединений в отраслях химического и нефтегазового машиностроения, разрабатывает и обеспечивает предприятия отрасли нормативными документами, обучает и аттестует специалистов, ответственных за развальцовку труб в трубных решетках, а также, аттестует технологию и оборудование для развальцовки.

Действующие правила (ГОСТ Р 55601-2013, ГОСТ 31842-2012, ТУ 3612-023-00220302-01, ТУ-3612-024-00220302-02, СТО 00220368-014-2009, СТО 00220368-018-2010) требуют проведения аттестации специалистов, технологии и оборудования для развальцовки труб.

      ОАО «ВНИИПТхимнефтеаппаратуры» оформляет:

- письма-разрешения на отступление от нормативных документов по креплению труб в трубных решетках;

- письма-рекомендации по технологии крепления труб в трубных решетках.

      ОАО «ВНИИПТхимнефтеаппаратуры» разрабатывает и согласовывает в соответствии с требованиями указанных выше нормативных документов:

- технологические инструкции по развальцовке труб;

- положения об инженере, ответственном за крепление труб в теплообменных аппаратах.

       Достаточно упомянуть, что такая организация как ООО «Компания «Уралстройкомплектация», заказывающая теплообменную аппаратуру для ООО «Газпром добыча Астрахань», ООО «Газпром добыча Оренбург», ООО «Газпром добыча Сургут», ООО «Газпром добыча Надым» и др. предприятий у ОАО «Уралтехнострой-Туймазыхиммаш», ОАО «Борхиммаш», Бугульминского машиностроительного завода ПАО «Татнефть», ООО «Курганхиммаш», ООО «Бормаш», АО «ВЗМЭО» и др., в обязательном порядке требует от поставщиков теплообменной аппаратуры аттестации специалистов, технологии и оборудования для развальцовки труб в НИО 21 ВНИИПТхимнефтеаппаратуры, так как это является дополнительной гарантией качества, поставляемого теплообменного оборудования.



Охлаждаемый инструмент для развальцовки труб


Рис. 1 Вальцовка тип ‘АР’ - охлаждаемая удлиненная, с регулируемой глубиной развальцовки.

Охлаждение вальцовок с литерой ‘А’ производится от специального блока охлаждения и смазки, входящего в состав электрических установок ТЕХРЕМЭКС для развальцовки МЭР-11М или МЭР-16М. Дозированная подача эмульсии производится автоматически, после достижения заданного крутящего момента. При работе охлаждаемыми вальцовками с литерой ‘A’ смазывание, охлаждение и выдувание продуктов износа производится в процессе работы автоматически. Данная технология применяется в том числе на предприятиях: ООО «Птимаш», ООО НПП «Басэт», ООО «Газпром нефтехим Салават» и других. Опыт данных предприятий подтверждает: применение охлаждаемого инструмента ТЕХРЕМЭКС способствует стабилизации контактного давления в соединении трубы и трубной решетки, повышая качество вальцовочных соединений, а также увеличивает производительность и повышает стойкость деталей инструмента на 30%.

Установка для развальцовки труб серии МЭР-11М

Рис.2_МЭР-11М.jpg                            Рис.3_МЭР-11М_БУ.jpg

Рис. 2 Установка для развальцовки труб МЭР-11М.            Рис. 3 Блок управления установкой МЭР-11М

Установка для развальцовки труб МЭР-11М ТЕХРЕМЭКС предназначена для развальцовки труб наружным диаметром от 16 до 63 мм. Наибольший внутренний диаметр теплообменного аппарата, развальцовываемого без перемещения установки 1900 мм. Вертикальное и горизонтальное перемещения мотор-редуктора механизированы. Оптимальный режим охлаждения реализуется блоком охлаждения и смазки и охлаждаемыми вальцовками с литерой ‘А’.

АСУТП развальцовки, реализуемая блоком управления и частотным преобразователем обеспечивает:

- высокое качество за счёт пониженной скорости при развальцовке после соприкосновения трубы с трубной решёткой,

- защиту от перевальцовки за счёт программы контроля корректности выбранного момента,

- паспортизацию и обработку данных развальцовки за счёт программы архивирования крутящих моментов.

Установки МЭР-11М применяются в том числе, на предприятиях: ООО «Томскнефтехим», ООО «Газпром нефтехим Салават», ОАО «Волгограднефтемаш» (МЭР-11М эксплуатируются зачастую в 3-х сменном режиме) и многих других. Предприятия отмечают высокое качество, надежность, безотказность, качество производимых работ, долговечность установок МР-11М, а также их отличие в значительном удобстве работы с теплообменными аппаратами диаметром более 1000 мм, за счет особой конструкции стойки и механизированного перемещения по ней мотор-редуктора.

Передвижная установка для развальцовки труб серии МЭР-16М

Рис.4_МЭР-16М.jpg                                          Рис.5_МЭР-16М-2.jpg

Рис.4. Передвижная установка для развальцовки труб МЭР-16М.  Рис.5.  Машина для развальцовки труб МЭР-16М-2.

Установка предназначена для развальцовки труб диаметром от 16 до 38 мм. Наибольший внутренний диаметр теплообменного аппарата, развальцовываемого без перемещения установки 1500 мм. Блок управления, мотор-редуктор, телескопический вал*, блок охлаждения и смазки идентичны установке МЭР-11М.

*Телескопический вал с одним шарниром.

Установки МЭР-16М применяются в том числе, на предприятиях: ПАО «Саратовский НПЗ», ООО «Эмпикс», АО «Куйбышевский НПЗ» (установка МЭР-16) и многих других. Практика применения показала высокую надежность, точность и повторяемость отработки крутящего момента, долговечность установок МР-16М. Предприятия-эксплуатанты также ценят отличительную конструкцию стойки установки МЭР-16М, которая разгружает от дополнительной нагрузки соединение мотор-редуктора и телескопического вала, значительно повышая ресурс телескопического вала, а также повышают мобильность и удобство в применении установки МЭР-16М.

Машина электрическая развальцовочная МЭР-16М-2

Предназначена для развальцовки труб диаметром от 8х1 до 25х3 мм в трубных решетках теплообменных аппаратов и АВО. Центр масс привода расположен на оси подвеса. Машина удобна в работе благодаря дополнительной рукоятке с обрезиненной ручкой, компенсирующей реактивный крутящий момент.

Электронная система управления развальцовкой организует цикл развальцовки: пуск двигателя, отработка до заданного крутящего момента, остановка, реверсивное включение. В автоматическом режиме циклы повторяются. Продолжительность паузы между циклами может регулироваться.

- Программируемый логический контроллер Segnetics
- 4-х строчный цифровой дисплей для отображения режимов и параметров процесса развальцовки, чтения архива данных по развальцовке каждого соединения
- Установка заданного крутящего момента в Н•м
- Установка времени реверса от 1 до 50 секунд
- Установка времени задержки от 1 до 50 секунд
- Архив данных с выводом на дисплей по развальцовке каждого соединения (до 1000 соединений)

Успешный опыт эксплуатации машин МЭР-16М-2 имеют, в том числе, ПАО «Саратовский НПЗ», ООО УСК «Нексан» и другие. Также, предприятия выделяют машину МЭР-16М-2 за отличие в удобстве работы благодаря конструкции привода, обеспечивающего удобную компенсацию реактивного крутящего момента, а также возможность работы в автоматическом режиме.

Установка для торцевания и высверливания труб МЭТ-2

Рис.6_МЭТ-2_ВНМ - копия 3333333.jpg

Рис. 6 Установка для торцевания и высверливания труб МЭТ-2 в работе.

Установка для торцевания и высверливания труб МЭТ-2 ТЕХРЕМЭКС предназначена для торцевания и высверливания труб диаметром 16-38 мм, толщиной стенки 1-3,5 мм и удаления сварных швов в комбинированных (сварка с развальцовкой) соединениях. Наибольший внутренний диаметр теплообменного аппарата, обрабатываемого без перемещения установки 1400 мм. Вертикальное перемещение мотор-редуктора механизировано. Оптимальный режим охлаждения инструмента обеспечивает его многократную экономию.

Установки МЭТ-2 применяются в том числе, на предприятиях: ООО «Томскнефтехим», ООО «Газпром нефтехим Салават», ОАО «Волгограднефтемаш» (МЭР-11М эксплуатируются зачастую в 3-х сменном режиме) и многих других. На предприятиях, эксплуатирующих установку дорожат высоким качеством ее исполнения, надежностью, качеством обработки, выполняемой установкой, долговечностью установок МЭТ-2, кратно отличающейся производительностью, а также кардинальную экономией инструмента, благодаря непрерывной автоматической подаче воздушно-эмульсионной смеси в зону резания.

Гидравлическая система Simultorc для симметричной тарированной затяжки резьбовых соединений фланцев

        Стандартно система Simultorc позволяет одновременно затягивать 4 болта, симметрично расположенных по периметру фланцевого соединения. Для этого болтинг-машины оснащены антиторсионным механизмом с крупнозубчатым храповиком и блокиратором обратного хода храповика. Система обеспечивает высокую степень равномерности сжатия разъемного соединения, что гарантирует высокую надежность и герметичность разъема при эксплуатации, а также повышение безопасности работ для персонала. С помощью программы расчета крутящего момента для фланца определяем необходимый крутящий момент для данного фланцевого соединения. Так как все болтинг-машины соединены с одним гидравлическим источником, то первым начнёт вращаться болтинг-машина на самой слабой гайке.

Системы Simultorc применяются в том числе, на предприятиях: Астраханский филиал «ДОАО Центрэнергогаз ОАО Газпром», ПАО «Саратовский НПЗ», ООО «ПО Киришинефтеоргсинтез» и многих других. Предприятия отмечают высокое качество, надежность, безотказность, качество производимых работ, долговечность оборудования, существенную экономию временных и человеческих ресурсов. Кроме того, предприятия особо ценят данные системы за возможность герметичной затяжки фланцев с первого раза, в том числе с поведенными в следствие длительной эксплуатации, прилегающими поверхностями, а также отработки фланцевых разъемов, затянутых системой до планового вскрытия.

Пневматическая болтинг-машина JGUN для тарированной затяжки резьбовых соединений

Рис.7 Пневматическая болтинг-машина.jpg             Рис.8 Аккумуляторная болтинг-машина.jpg

Рис. 7. Пневматическая болтинг-машина JGUN.               Рис. 8. Аккумуляторная болтинг-машина.

Безударные пневматические болтинг-машины J-GUN HYTORC предназначены для тарированной затяжки резьбовых соединений. Безударная пневматическая болтинг-машина GJUN применяется для быстрого навинчивания, срыва и быстрого отвинчивания гаек. Пневматические болтинг-машины имеют безударный непрерывный (не циклический) принцип работы за счет редуктора. Необходимый крутящий момент для данного крепежа определяется с помощью программы расчета крутящего момента.

Пневматические болтинг-машины JGUN применяют ПАО «Саратовский НПЗ», ООО «ЕвроХим-ВолгаКалий», ОАО «Волгограднефтемаш» и многие другие. Практика применения доказала высокое качество исполнения болтинг-машин, их надежность, точность в отработке крутящего момента. Кроме того, предприятия особо ценят данные болтинг-машины за возможность разработки и заказа к ним дополнительной специальной оснастки для тяжелого для доступа крепежа, что зачастую влияет на саму возможность применения механизированного оборудования на таких применениях.

    Аккумуляторная болтинг-машина для тарированной затяжки резьбовых соединений

Аналогична пневматическим болтинг-машинам, за исключением аккумуляторной батареи, обеспечивающий привод.

Шайба HYTORC

Рис.9 Гидравлическая система Simultorc.jpg                                 Рис.10 болтинг-машина с гайкой HY.jpg

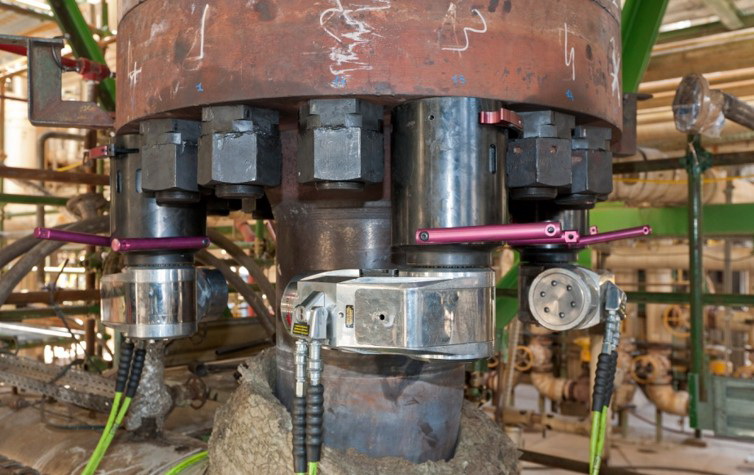

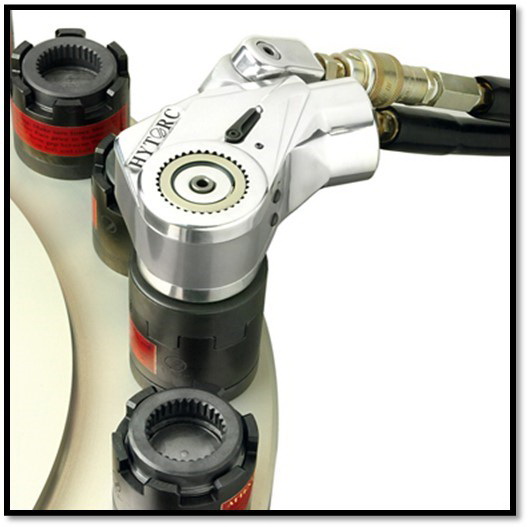

Рис.9. Simultorc моментом-натяжением                           Рис.10. Болтинг-машины с гайкой-натяжителем HYTORC
с помощью шайбы HYTORC и опорного стакана.

Работа производится стандартной болтинг-машиной моментом-натяжением без упора и обратного ключа с помощью шайбы HYTORC и опорного стакана. На ООО «ПО «Киришинефтеоргсинтез» данная технология проходила эксплуатационные испытания в 2015 году. Тогда шайбами HYTORC было оснащено 2 фланца. В 2016 году шайбами HYTORC предприятие запланировало оснастить уже около 30-ти фланцевых разъемов.

Гайка HYTORC – высокоточный механический натяжитель

ОАО «КуйбышевАзот» с 2010 года вместо шпильконатяжителей применяет гайки-натяжители компании HYTORC для затяжки и ослабления верхней крышки конвектора аммиака с 32 шпильками М120х6 и круглыми гайками S=176 мм. Осевое напряжение шпилек 1182 кН.

Проведенный анализ выполненных работ показал, что качество затяжки фланцевых соединений с использованием гидравлических безопорных систем затяжки HYTORC существенно выше, чем качество работ с использованием других способов и средств.
При использовании других способов и средств, необходимо превысить необходимую рабочую нагрузку на шпильку, т.к. неизвестна величина релаксации/усадки, что приводит к повреждению прокладки и неравномерности затяжки, соответственно возникают свищи/утечки.
В случае использования гаек-натяжителей HYTORC напряжение шпильки достигается плавно и равномерно до заданного уровня без пережима прокладки, обеспечивая симметричность затяжки при использовании двух и более болтинг-машин одновременно.
Болтинг-машины HYTORC используются как с крепежом под шпильконатяжитель при помощи гаек-натяжителей HYTORC, так и со стандартным крепежом, используя торцевые головки.
В итоге при затяжке фланцевого соединения с помощью безопорных гидравлических систем HYTORC удалось на всех трех этапах сжатия фланца достигнуть заданную величину осевой нагрузки на шпильку, контролируемый зазор в пределах допуска, установленного технологическими картами монтажа.

Для мониторинга, контроля эффективности и повторяемости обслуживания фланцевых соединений применяются программы технического учета и анализа затяжки фланцев.
