Новый, но испытанный – насос EcoTrans MULTISAFE®

Автор - Торальф Рассманн, генеральный директор представительства «ФЕЛУВА Пумпе Гмбх» в России

Компания Фелува представляет герметичный, компактный, экономичный двухшланговый мембранный насос MULTI SAFE® с гидравлическим приводом, встроенным компрессором и перепускным вентилем для регулирования производительности потока для области давления до 16 атм. Насосная техника, использовавшаяся ранее исключительно в дорогостоящих процессных насосах для непрерывной эксплуатации (межремонтный период > 8000 ч и высокий энергетический КПД).

Транспортировка агрессивных и абразивных жидкостей в области низкого давления
До настоящего времени для перекачивания абразивных шламов в обрабатывающей промышленности или агрессивных жидкостей в химической промышленности в области низкого давления меньше 16 атм. существовал лишь ограниченный выбор энергоемких насосных технологий с высоким уровнем износа деталей. Таким образом, насос EcoTrans MULTI SAFE® во многих случаях является реальной альтернативой традиционно используемым насосам с пневмоприводом и вытеснительно-роторным насосам.

Решение
Руководствуясь потребностями технологической промышленности в  энергоэкономичных, не требующих трудоемкого обслуживания технологиях, была разработана технология EcoTrans MULTI SAFE®, в результате чего  теперь имеется экономичная, малозатратная насосная техника для низких давлений, которая до сих пор предназначалась исключительно для больших технологических насосов.

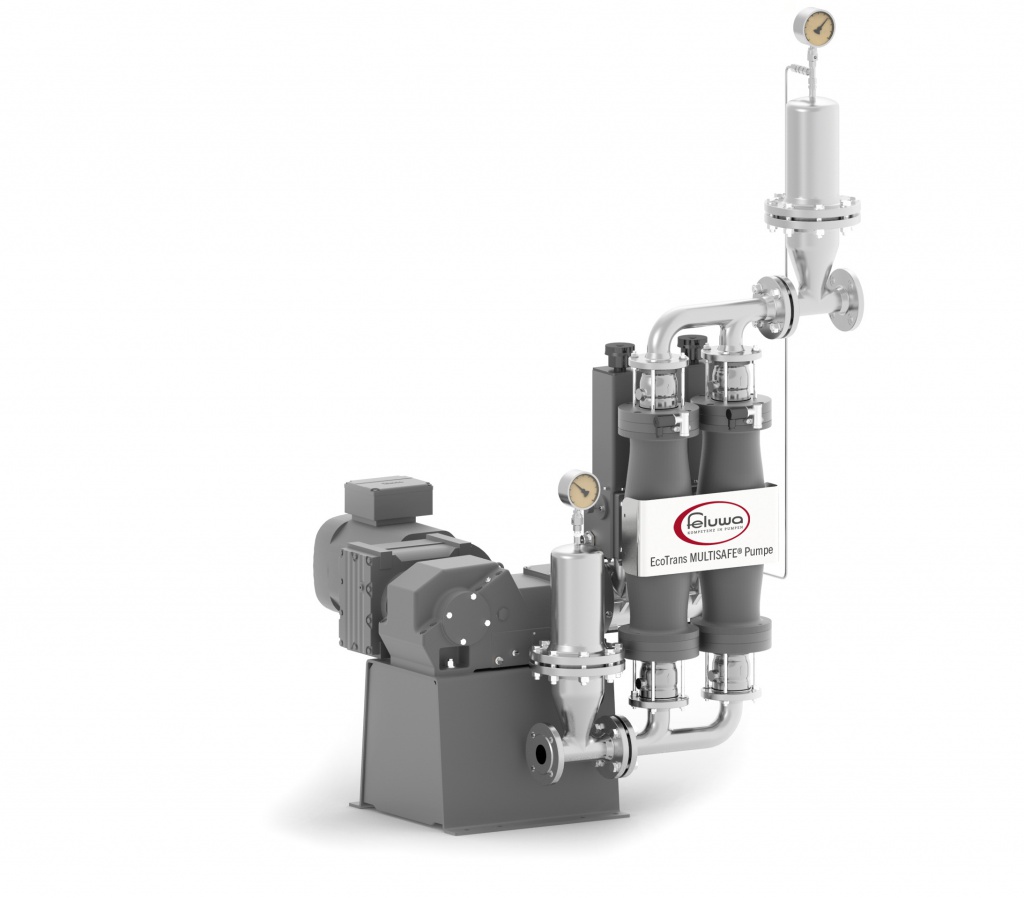

Рис.1: Для удовлетворения текущих и будущих ожиданий пользователей оборудования  технологическая промышленность нуждается в эффективных  системах, не требующих трудоемкого обслуживания.

Насосы EcoTrans MULTI SAFE® (рис. 1) представляют собой новое поколение двухшланговых мембранных насосов с гидравлическим приводом. Эта конструкция насоса используется, в основном, в критических технологических процессах  с  использованием химически агрессивных и механически абразивных жидкостей, а также высоковязкой среды (в том числе с твердыми частицами) разной консистенции. В зависимости от типа перекачиваемой среды доля сухого вещества может составлять до 80%.

Насосы функционируют как автономные  системы. Благодаря встроенному поршневому компрессору для питания демпфера пульсаций не требуется никаких внешних энергоносителей в виде сжатого воздуха, воды и т. д., за исключением электропитания для электропривода
(рис. 2).

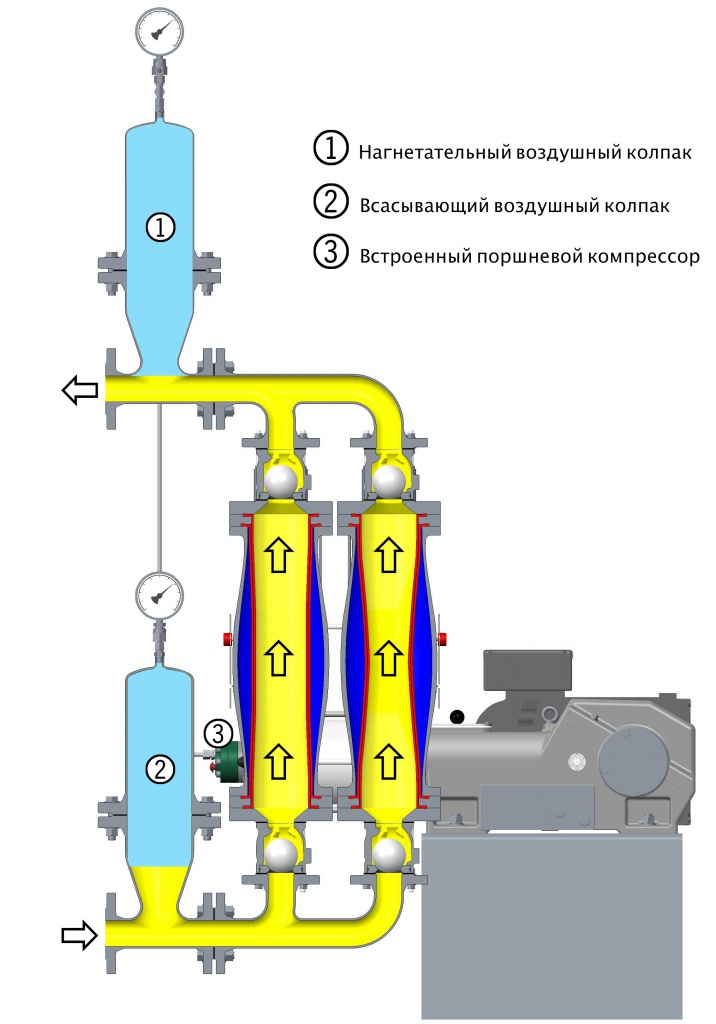

Рис. 2: Встроенный поршневой компрессор для оптимального наполнения нагнетательного воздушного колпака и обеспечения минимальной пульсации.

Высокий энергетический и объемный КПД, а также длительный срок службы шланговых мембран позволяют снизить эксплуатационные расходы и расходы на техническое обслуживание до минимума. Шланговые мембраны, которые в сравнении с обычными плоскими мембранами не являются типичными расходными деталями, рассчитаны на срок службы более 20 000 часов эксплуатации. Затраты на запасные части при правильном использовании составляют всего 2 % от расходов на приобретение в год.

Эксплуатационные испытания в реальных производственных условиях доказали надежность насосов в процессах транспортировки абразивных жидкостей.

Функции и принцип действия
Принцип действия насоса EcoTrans MULTI SAFE® базируется в основном на осциллирующем поршне, который с помощью гидравлической жидкости (масляная или водная гидравлика) циклически изменяет объем рабочего пространства внутри головки насоса. Вытеснение внутреннего объема в результате сжатия шланговой мембраны создает насосное действие. При этом всасывающий и нагнетательный трубопровод поочередно соединяется с впускными и выпускными клапанами. Механизм вытеснения во время хода поршня выполняет попеременно ход всасывания и ход нагнетания. Во время хода всасывания соответствующее количество жидкости поступает через открытый всасывающий клапан по всасывающему трубопроводу в рабочее пространство насоса. Во время хода нагнетания перекачиваемая жидкость вытесняется через открытый в данный момент нагнетательный клапан в напорный трубопровод, в то время как всасывающий клапан блокирует сторону всасывания.

Особенности
Насос EcoTrans защищен от режима сухого хода, оснащен клапаном сброса давления в гидравлической системе, совместим с самыми современными системами автоматизации, такими как, например, «Индустрия 4.0». Цилиндрическая форма мембраны способствует улучшению текучести потока, обеспечивает щадящее перекачивание  и идеально подходит для транспортировки неоднородных суспензий с твердыми частицами без фактического износа.

Для перекачки химически агрессивных жидкостей имеется широкий спектр материалов для шланговых мембран. Эти материалы химически устойчивы практически ко всем видам транспортируемой среды и обеспечивают ее безопасное перекачивание.

Использование эффекта силы тяжести
В зависимости от влияния плотности твердых частиц на скорость их оседания или подъема в распоряжении имеются соответствующие индивидуальные насосные системы: традиционное перекачивание снизу вверх и технология DFT (DownFlow Technology) для склонной к оседанию текучей среды -  так называемый обратный метод подачи. Технология обратного потока DFT переворачивает традиционный принцип транспортировки в буквальном смысле слова  с ног на голову, т. е. перекачивание осуществляется сверху вниз и использует эффект силы тяжести. Это надежно предотвращает оседание твердых частиц внутри насоса.
Компактная и облегченная конструкция насосов  нового поколения доступна в трех типовых размерах. Кроме того, имеются технические решения, которые позволяют осуществлять  процессы SIP (безразборная стерилизация оборудования)  и CIP (безразборная мойка и дезинфекция оборудования).

Встроенный поршневой компрессор
Для уменьшения перепадов давления и колебаний перекачивания вследствие пульсирующего принципа работы, а также для сглаживания возникающих в результате этого пиков давления служат открытые демпферы пульсаций – так называемые воздушные колпаки.

Так как с каждым ходом поршня заполнение газом воздушного колпака, как правило,  уменьшается из-за растворимости газа в перекачиваемой среде, этот объем воздуха необходимо пополнять с помощью встроенного компрессора.

Описанный двушланговый мембранный насос  был разработан в модульной конструкции таким образом, что двусторонний поршневой шток может быть опционально выполнен в виде встроенного компрессора. Встроенный поршневой компрессор обеспечивает засасывание небольшого объема воздуха в камеру компрессора через клапан с каждым обратным ходом поршневого штока. При прямом ходе поршневого штока этот объем воздуха поступает  через обратный клапан в воздушный колпак. Таким образом,  осуществляется постоянное пополнение необходимого воздуха в воздушном колпаке до оптимального объема, а остаточные пульсации снижаются до минимальных значений. (См. рис. 3)

Abb3 Druckverlauf_RUS.jpg

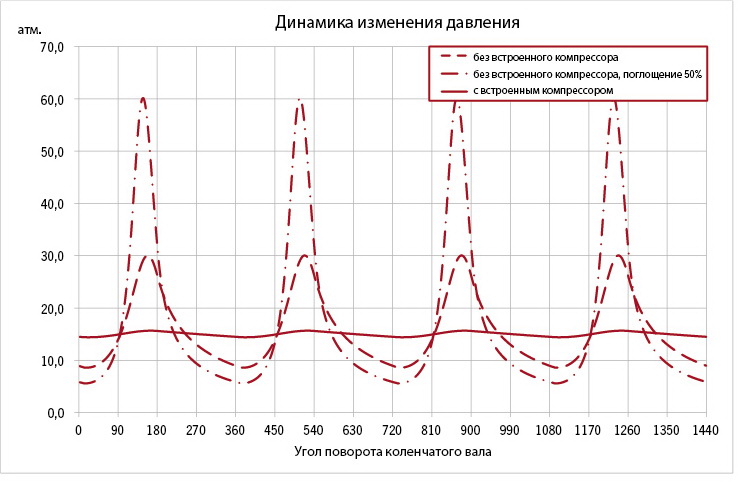

Рис. 3: Динамика изменения давления при 15 атм. (одноцилиндровый насос, производительность 2,5 м3/ч, объем воздушного колпака 10 литров)

Достигнутое за счет этого процесса демпфирование способствует не только более равномерному, но и более эффективному перекачиванию, поскольку колебания давления очень незначительны. Кроме того, встроенный компрессор позволяет использовать недорогие  насосы одностороннего действия с низкой пульсацией давления „от пика до пика“ там, где до недавнего времени были необходимы дорогие насосы двойного или тройного действия.

Регулирование производительности потока
Благодаря расположенному внутри гидравлической системы устройству байпасного регулирования  производительности потока,  объемную скорость потока можно регулировать без использования дополнительного частотного преобразователя.
Насос EcoTrans MULTI SAFE® применяется в основном для дозировки, а также  для подачи текучей среды в фильтр-прессы, реакторы и распылительные сушилки.

Заключение:
Насосы EcoTrans MULTI SAFE® расширяют существующий ассортимент  насосов. Они одновременно удовлетворяют и текущие требования, и будущие ожидания пользователей оборудования, в том числе для создания собственных конкурентных преимуществ. Отсюда возникает необходимость внедрения  рациональных, простых в обслуживании, и, одновременно, эффективных систем. В настоящее время насос EcoTrans представляет собой тот вариант, который позволяет надежно удовлетворить все эти потребности.
