Торальф Рассманн, генеральный директор представительства «ФЕЛУВА Пумпе Гмбх» в России

Компания ФЕЛУВА, известная своим классическим немецким подходом к качеству производимой продукции, предлагает вниманию специалистов России стран СНГ двухшланговый мембранный насос Multisafe для дозирования фтористоводородной кислоты.

Уверены, данная модель насосных агрегатов от компании FELUWA Pumpen GmbH заинтересует широкий круг специалистов энергетической, нефтеперерабатывающей, нефтехимической и химической промышленности : энергетиков, экологов, представителей ремонтно-эксплуатационных служб, а также технологов.

Применение двухшлангового мембранного насоса Multisafe в качестве технологического насоса позволяет дозировать фтористоводородную кислоту, с помощью которой осуществляется протравливание пароводяного контура парогенератора с принудительной циркуляцией.

Сердце насоса Multisafe образуют две шланговые мембраны, установленные одна внутри другой и создающие прямолинейный путь для перекачиваемой среды. Одновременно с этим они обеспечивают двойную герметизацию гидравлической системы. Шланговые мембраны приводятся в действие поршнем с помощью гидравлической жидкости, производя в такт с ходом поршня насоса движения, аналогичные движениям, производимым веной человека.

Одним из существенных преимуществ данной конструкции является прямолинейный поток текучей среды, что является особенно важным в гидродинамическом отношении при перекачивании агрессивных, абразивных или содержащих твердые примеси жидкостей (рис. 1).

Рис 1-Ф1.jpg

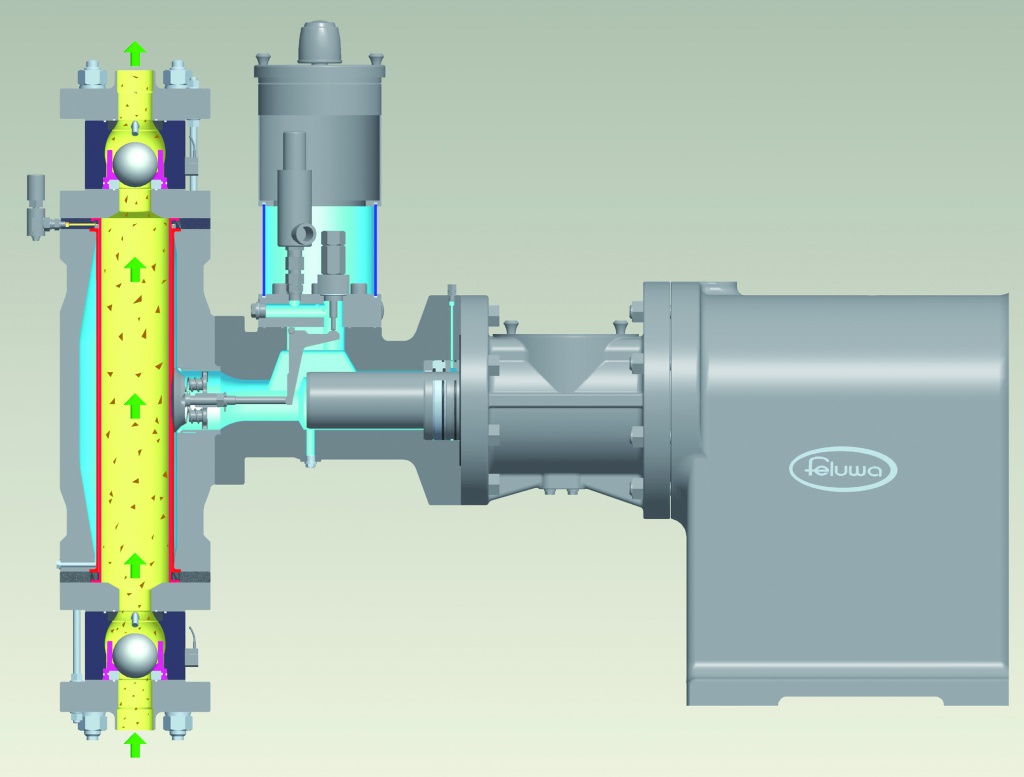

Рис. 1 Двухшланговый мембранный насос Multisafe

Преимущества двухшлангового мембранного насоса используются в полной мере в проектах для электростанций и в промышленности. В рамках этих проектов задачу по дозированию фтористоводородной кислоты для протравливания пароводяного контура парогенератора с принудительной циркуляцией выполняет технологический насос.

Травление нового оборудования является проверенным десятилетиями методом для получения четко определенного состояния поверхностей коррозионностойких материалов, соприкасающихся с водой/паром, и производится, в частности, в Германии перед первоначальным вводом в эксплуатацию прямоточных котлов так называемым пробочным режимом вытеснения исключительно с использованием фтористоводородной кислоты.

Целью такого протравливания является достижение в короткие сроки и экономически эффективно высокой степени чистоты системы и заданной чистоты поверхности. Для этого необходимо использование соответствующих химических веществ и оптимальной технологии. В результате такого процесса образуется равномерный и плотный защитный слой, который способствует максимально быстрому запуску турбины в паровых электросиловых установках или вводу в эксплуатацию теплообменника в химических установках.

Фтористоводородная кислота имеет самый высокий КПД при растворении естественной ржавчины. Кроме того, она способна растворять силикаты, чего не удается сделать при использовании любой другой кислоты. При вводе в действие нового оборудования это способствует более низкому содержанию SiO2 в паре и позволяет, таким образом, запускать турбину уже на раннем этапе. Нерастворенный песок должен всегда удаляться путем промывки. В одном из наших проектов используется фтористоводородная кислота с концентрацией 1 % и при температуре макс. 80° C.

Устойчивый к воздействию химических веществ двухшланговый мембранный насос Multisafe всасывает фтористоводородную кислоту (75 %) из буферной емкости и перекачивает ее в смесительный резервуар мобильной сервисной насосной станции. По окончании дозирования химикатов насос промывается деионатом. Отработанный деионат перекачивается в смесительный резервуар. После того как система заполнена 1% - ной фтористоводородной кислотой и ингибитором (0,15%), осуществляется прокачка всей системы в замкнутом контуре, включая подсистемы. При достижении постоянного значения ионов железа раствор для промывки вытесняется в систему приема сточных вод.

Данная насосная технология имеет следующие преимущества, в том числе и при использовании для протравливания фтористоводородной кислотой:

·         В отличие от традиционных мембранных насосов при использовании двухшлангового мембранного насоса фтористоводородная кислота не вступает в контакт с корпусом насоса, а только с внутренней поверхностью шланговой мембраны и клапаном подачи. Следовательно, нет необходимости изготавливать корпус насоса из дорогих, устойчивых к кислотам материалов (рис. 2).

Рис 2-Ф1.jpg

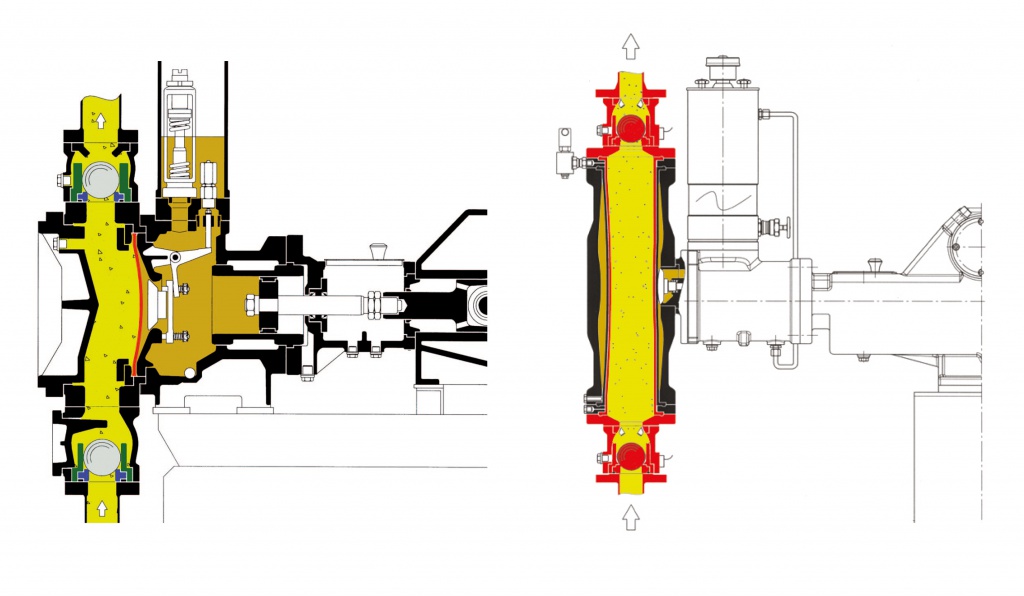

Рис. 2 Сравнение деталей, контактирующих с текучей средой

·         Даже при негерметичности одной шланговой мембраны перекачиваемая среда не вступает в контакт с корпусом насоса. Поскольку каждая из двух мембран и по отдельности способна выполнять необходимые функции в полном объеме, вторая шланговая мембрана берет на себя задачу по изолированию перекачиваемой среды и защищает корпус насоса, а также зону гидравлического привода.

·           Двухшланговые мембраны обеспечивают максимальную герметичность. В случае выхода из строя одной шланговой мембраны, эксплуатация насоса может быть продолжена до того момента, когда технологический процесс позволяет отключить оборудование для проведения технического обслуживания.

·           Цилиндрическая форма шланговых мембран позволяет создавать более обтекаемую конструкцию корпуса, чем конструкции с плоскими мембранами.

·           Шланговые мембраны имеют гладкую, легко моющуюся рабочую поверхность и значительно более длительный срок службы, чем плоские мембраны.

·           Клапаны подачи имеют кассетную конструкцию и могут быть демонтированы с помощью отжимных винтов в течение короткого времени, без предварительной разборки смежных узлов или трубопроводов.

·           Состояние шланговых мембран постоянно контролируется датчиками давления. Акустический контроль утечек в клапанах подачи осуществляется с помощью датчиков корпусного шума (рис. 3).

 Рис 3-Ф1.jpg

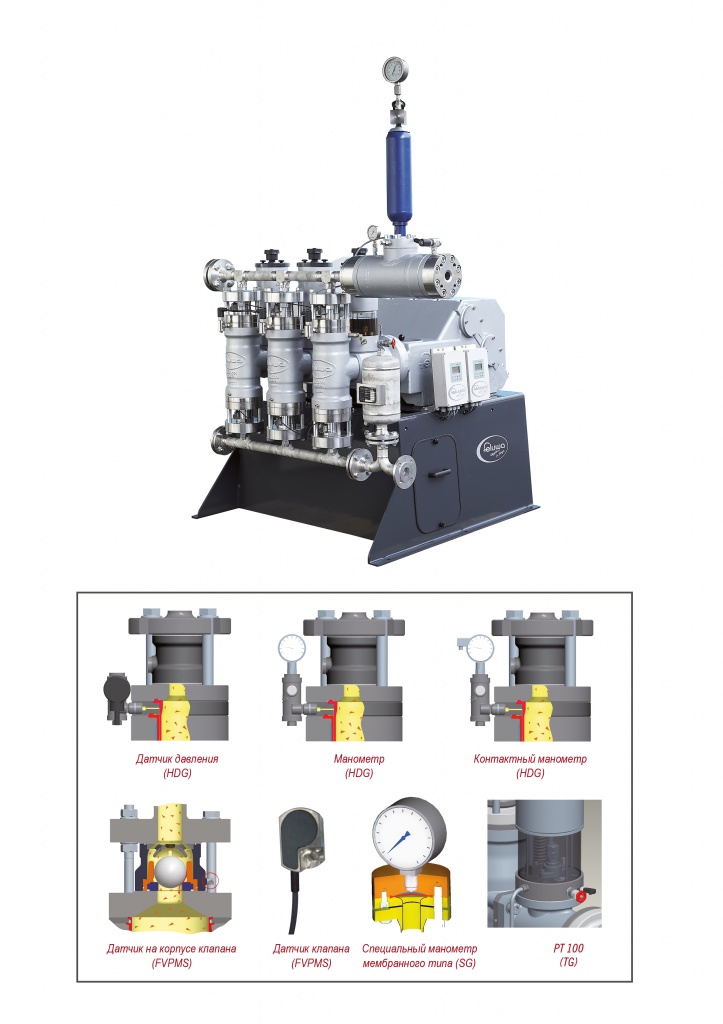

Рис. 3 Двухшланговый мембранный насос Mulitsafe с модулем контроля состояния шланговых мембран и клапанов подачи

·           Двухшланговые мембранные насосы обеспечивают отличный КПД и высокую надежность.

·           На выбор предлагаются модели насосов Multisafe с1 до 6 головками производительностью от 0,1 до 600 м3/час и давлением нагнетания до 320 атм.

Справка: Компания FELUWA Pumpen GmbH,   основанная в г. Нойверк (Германия) в 1901 г., является ярким представителем старой немецкой школы химического машиностроения,   чье оборудование способно надежно работать 40-45 лет в самых тяжелых условиях химической, нефтехимической, газовой, энергетической, а также горноперерабатывающей и пищевой промышленности.

Изначально компания ФЕЛУВА занималась созданием оборудования для работы с различными средами, что отразилось в её названии («огонь» - FEuer, «воздух»- LUft и «вода» - WАsser), но со временем стала фокусироваться на уникальной насосной технике для агрессивных сред и тяжелых условий эксплуатации. Вхождение FELUWA Pumpen GmbhH   в группу ARCA Flow в 2000г. позволило объединить инженерно-технический опыт и уникальные ноу-хау всех членов группы. Разнообразный модельный ряд регулирующих клапанов, насосов и уровнемеров позволяет компании вот уже много лет удерживать прочное место среди мировых поставщиков химического оборудования.



Контакты в России:

ФЕЛУВА Пумпен ГмбХ

1-й Казачий пер., 7

119017, Москва

Российская Федерация

Тел. +7 (495) 234 17 06

Email: info@feluwa.ru

www.FELUWA.ru
